產品名稱: 橋梁領域
項目背景：

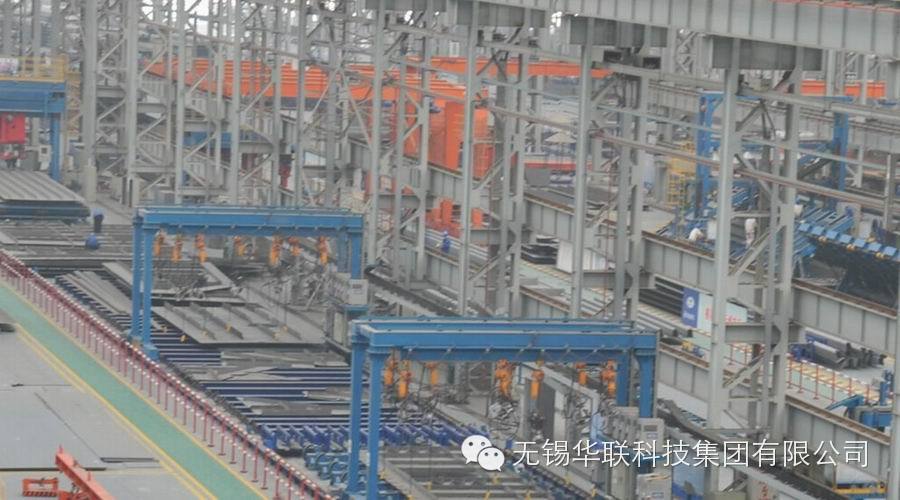

應用于武船重型工程有限公司的U肋板單元生產線
本生產線是一種高效大批量生產橋梁U肋板單元的專用生產線，在生產線上配有底板對齊裝配胎裝、U肋端口栓孔精確定位裝置、移動式U肋裝配機、搖擺式反變形焊接胎、五頭雙絲U肋龍門焊接機、U肋板單元機械滾壓矯正機。
1)、底板對齊裝配胎裝、U肋端口栓孔精確定位裝置、移動式U肋裝配機、搖擺式反變形焊接胎、五頭雙絲U肋龍門焊接機、U肋板單元機械滾壓矯正機實現了U肋組立、焊接、矯正過程的自動化。U肋通過U肋安裝機配合自動點焊安裝于單板上，U肋焊接對多根U肋進行船形自動焊接，通過正反兩次傾斜船形焊接即可完成整個焊接任務，進由U肋板單元矯正機對U肋進行一次矯正。大大提高車間生產效率，降低了勞動強度。
2)、裝配線配有兩臺U肋安裝機，四個U肋安裝區。
3)、焊接線配有八臺搖擺式反變形焊接胎夾具，四臺5頭U肋雙絲氣體保護焊接機。
4)、氣保焊機電流、電壓集中控制，每個焊機又設有微調功能。
5)、CO2氣體集中供氣統一管理。
6)、焊接時采用自動跟蹤焊接，具有多把焊槍同時引、熄弧等功能。
7)、為保護工人身體健康設有焊煙除塵器集中對多頭焊槍除塵。
8)、焊后板單元通過機械矯正，減少大量火焰烘烤。
應用于武船重型工程有限公司的板肋板單元生產線
本生產線是一種高效大批量生產橋梁板肋板單元的專用生產線，在生產線上配有2臺板肋定位裝置、1臺鋼板對齊裝配胎架、1臺移動式板肋裝配機、1臺板肋板單元對正壓緊焊接胎架、2臺十頭雙絲雙邊板肋龍門焊接機、1臺板肋板單元機械滾壓矯正機等設備，實現了板肋組立、焊接、矯正過程的自動化。板肋通過板肋安裝機配合自動點焊安裝于單板上，板肋焊接對多根板肋進行平角自動焊接，由板肋板單元矯正機對板肋進行一次矯正。大大提高車間生產效率，降低了勞動強度。裝配線配有一臺板肋安裝機，二個板肋安裝區。焊接線配有二臺十頭板肋雙絲氣體保護焊接機。氣保焊機電流、電壓集中數字儲存控制，每個焊機又設有微調功能。CO2氣體集中供氣統一管理。接時采用自動跟蹤焊接，具有多把焊槍同時引、熄弧等功能。為保護工人身體健康設有焊煙除塵器集中對多頭焊槍除塵。焊后板單元通過機械矯正，減少大量火焰烘烤。
應用于武船重型工程有限公司的橫隔板生產線
本生產線是一種高效大批量生產橋梁橫隔板單元的專用生產線，在生產線上配有1臺鋼板對齊裝配胎架、2臺移動式板肋雙向裝配機(用戶備)、4臺焊機存放移動龍門架、1臺壓點可移動油壓矯正機等設備，實現了板肋組立、焊接、矯正過程的自動化。
裝配線配有二臺移動式雙向裝配機機，二個板肋安裝區。
焊接線配有四臺焊機存放移動龍門架。
CO2氣體集中供氣統一管理。
焊后板單元通過機械矯正，減少大量火焰烘烤。
